L-13SE Vivat

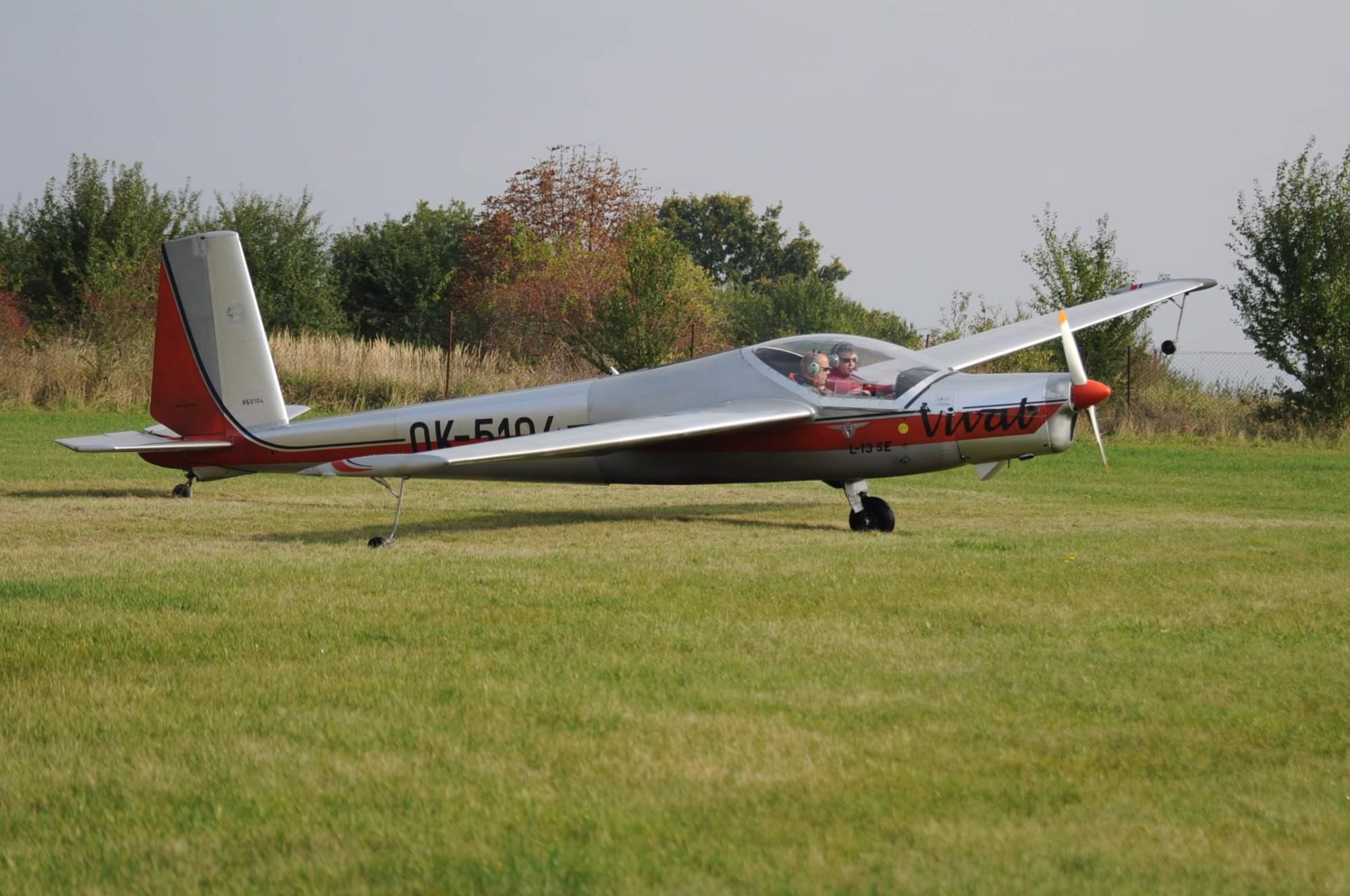

L-13 SE Vivat je dvoumístný jednomotorový samonosný středoplošník, jehož konstrukce vychází z kluzáku L-13 Blaník.

Popis motorového kluzáku a historie motorizací Blaníku

Přední část trupu je zkonstruována nově, její konstrukce je kovová a je potažena laminátovými díly, krycí plechy jsou duralové. Vepředu je umístěn motor, za ním je pilotní kabina se sedadly vedle sebe, vybavená dvojím řízením. Kabina je zakryta jednodílným krytem, který se odklápí smerem dozadu. Zadní část trupu je převzata z Blaníku, podobně jako ocasní plochy. Křídla jsou s menšími úpravami převzata z Blaníku, z verze L-13A. Křídlo je vybaveno vzdušnými brzdami na horní a dolní straně a také vztlakovými klapkami. Kovová kostra křídla a ocasních ploch je potažena duralem. Hlavní podovozek je jednokolový a zatahuje se do trupu, z jehož obrysu i po zatažení mírně vyčnívá. Na koncích křídel jsou opěrná kolečka, která se zatahují do koncových vřeten křídel. Záďové kolečko je nezatažitelné a pro snažší pojíždění na zemi je otočné, vybavené aretací. Motor je řadový invertní čtyřválec Walter Mikron III o výkonu 48 kW. Ve verzi kluzáku označené SE je vybaven alternátorem a elektrickým spouštěčem motoru. Pohání pevnou dřevěnou dvoulistou vrtuli.

První nápady na motorizaci dvoumístného kluzáku L-13 Blaník se objevili v zahraničí a v 60. letech 20. století zprávy o těchto pokusech přicházely i do tehdejšího Československa a inspirovali i naše konstruktéry a piloty. O první motorizaci se u nás pokusili v letňanském aeroklubu pod vedením konstruktéra VZLÚ ing.Frynty, když zabudovali nad křídlo Blaníku motor Walter A. Jeho výkonu 16 kW ovšem na vzlet v plném obsazení nestačil.

Úspěšnější motorizaci pod označením L-13J Blaníku provedli konstruktéři v Letu Kunovice. Také v tomto případě byl motor zabudován v gondole nesené nad křídlem. Použit byl řadový invertním motor Jawa M-150 o výkonu 31kW. Letoun byl dokončen v roce 1968, k jeho sérivoé výrobě nedošlo kvůli potížím s přehříváním motoru a také z politických důvodů.

Další pokus o motorizaci Blaníku začal v roce 1968. Podíleli se na něm M. Sluka, J. Dopita a R. Šalamoun z vývoje leteckých motorů a vrtulí v Automobilových závodech Letňany (dříve Avia) a J. Vašek ze zdejší zkušebny leteckých motorů, který byl zároveň pilot Letňanského aeroklubu. Zakoupili automobilový motor Trabant, který upravili k pohonu pevné dvoulisté vrtule, tentokrát v tlačném uspořádání. Motorová jednotka dostala označení Avia M-151 a motorizovaný kluzák byl označen XL-13T Blaník. Motorozizace byla úspěšná, a byla připraven projekt na sérivou přestavbu motorů a výrobu stavebnice pylonu a gondoly tak, aby motorizaci bylo možné provádět přímo v aeroklubech. Po výměně vedení podniku v roce 1970 byl ovšem projekt zastavený. Vyrobený XL-13T Blaník pak řadu let úspěšně létal v aeroklubu Bubovice.

Další pokus o motorizaci Blaníku začal v roce 1972 ve vývojových dílnách Svazarmu v Brně-Medlánkách. Konstrukční práce vedl zaměstnanec VZLÚ Letňany ing. Matějček, který navrhl výraznější přestavbu. Vznikla tak dvoumístný motorový kluzák označený M-17 Universal se sedadly vedle sebe, motorem v přídi, dvoukolovým zatahovacím hlavním podovozkem a křídlem o rozpětí 17m. První prototyp byl vybaven německým motorem MS-1500 a ocasní plochy měl uspořádané do T. Poprvě vzlétl v polovině roku 1972. Další dva protypy měly klasické ocasní plochy. Třetí prototyp se také lišil použitím stavitelné vrtule Hoffmann, v druhém prototypu se zase zkoušelo použití motoru Walter Mikron III. K sériové výrobě už nedošlo, přednost dostal vznikají Vivat.

První úvahy a studie o motorizaci L-13 přestavbou celé přední a střední části trupu se v Kunovickém Aerotechniku objevily v roce 1973. Předprojekt byl zpracován technickým úsekem Aerotechniku o tři roky později. Stavba prvního prototypu L-13 SW byla zahájena v roce 1978 a o čtyři měsíce později byl nový stroj úspěšně zalétnut. Prototyp byl vybaven motorem Walter Mikron IIIS a pevnou dřevěnou vrtulí V-218. Do konce roku 1988 bylo vyrobeno celkem 60 kusů L-13SW Vivat. Od roku 1989 následovala vylepšená verze L-13SE s elektrickým spouštěčem a účinným tlumičem výfuku. V roce 1992 byla podle předpisu JAR 22 schválena verze L-13SL s motorem Limbach, stejně jako typ L-13SEH s vrtulí Hoffmann. Vprůběhu dalšího vývoje byla vyzkoušena také varianta s pevným dvoukolovým podvozkem označená L-13SDL (s motorem Limbach) a L-13SDM (s motorem Mikron). Celkem bylo vyrobeno 164 kusů letounu L-13 Vivat všech verzí.

Technická data kluzáku

Výkres kluzáku L-13SE

Zdroj: M. Mečiar, A. Alfery: Nový čs. celokovový větroň L-23 Blaník, Modelář 2 , 1988. LET Kunovice: L-23 Super Blaník, Letectví+Kosmonautika 10 , 1996. M. Orlita: Půl století Blaníku, Aerohoby 2-4, 2006.
