L23 SuperBlanik

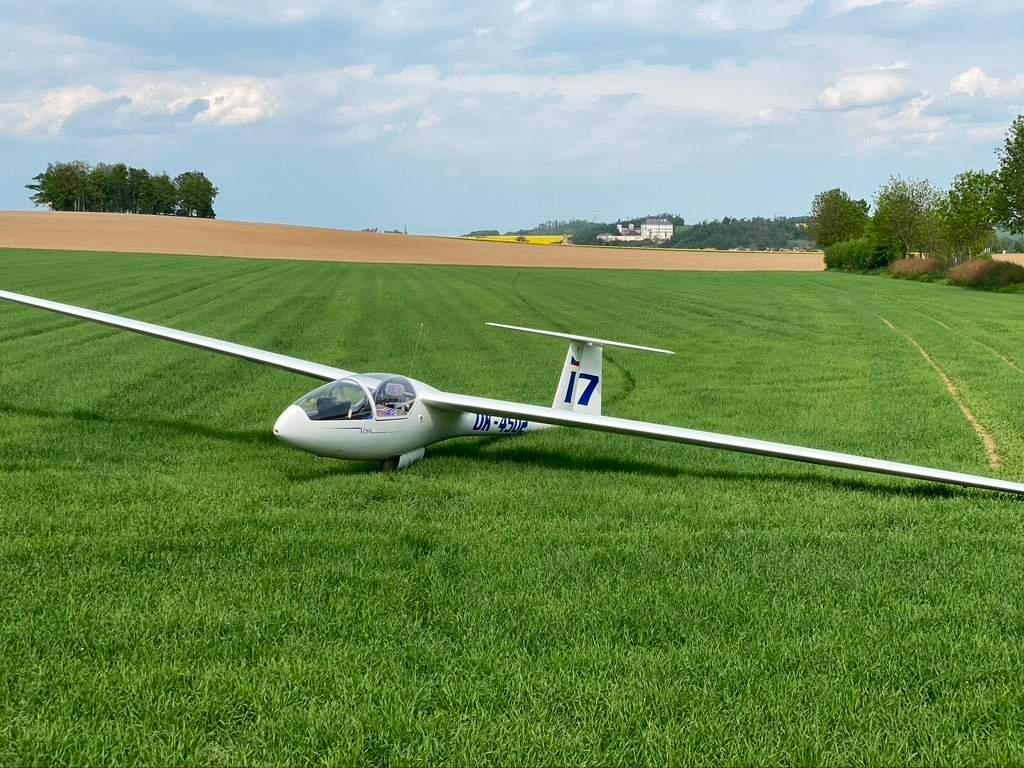

L-23 Super Blaník je dvoumístný celokovový hornoplošný kluzák určený k výcviku všech stupňů. Piloti Super Blaníku sedí za sebou v zasklené kabině s dobrým výhledem.

Historie

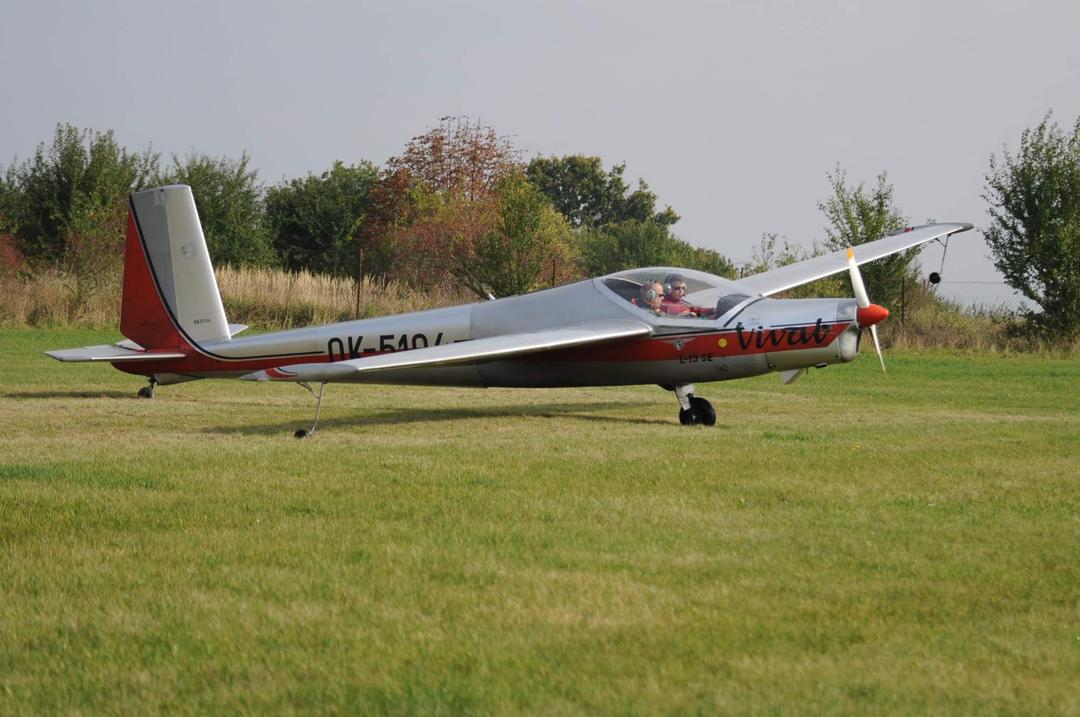

L-23 Super Blaník je přímý nástupce legendárního československého cvičného větroně L-13 Blaník vyráběného v Kunovicích od roku 1958 až do prosince 1979. Výroba běžela ovšem ještě nějakou dobu dál jednak kvůli dodávkám náhradních dílu a také kvůli zrovna zahájené výrobě motorového kluzáku L-13SW Vivat ve firmě Aerotechnik. Po krátké době byla v letech 1981-1982 vyrobena ještě jedna menší série modernizované verze L-13A se zesíleným křídlem z Vivata. Už v polovině 80. let byla myšlenka na výrobu cvičných větroňů v Kunovicích znovu oživena. Práce na inovaci větroně začaly v květnu 1986 pod vedením ing. Mariána Mečiara. Konstruktéři se zaměřili především na rekonstrukci ocasních ploch a úpravy přední části trupu. Bylo zvoleno uspořádání ocasních ploch ve tvaru "T", které minimalizují poškození při přistání do terénu. V přední části došlo ke snížení spodního okraje pilotní kabiny a k rozdělení překrytu na dvě nezávislé části, čímž byl výrazně zlepšen výhled z kabiny. Došlo také ke zjednodušení křídla, byly zrušeny vztlakové klapky (první prototyp měl zřejmě ještě křídlo se vztlakovými klapkami) a koncová vřetena byla nahrazena laminátovými koncovými oblouky, které jsou výrobně jednodušší. První prototyp L-23 byl dokončen v roce 1987 a v září 1987 byl vystaven na mezinárodním strojírenském veletrhu v Brně. Později sloužil k pevnostním zkouškám. Druhý prototyp sloužícím k letovým zkouškám byl dokončen v roce 1988. V květnu 1988 ho zalétal pilot Stanislav Sklenář. Typové osvědčení o letové způsobilosti podle předpisu OSTIV kluzák získal v září 1988, osvědčení podle JAR-22 bylo získáno v srpnu 1989. Od 81. série je možné používat i nástavce křídla zvyšující rozpětí křídla na 18 m a klouzavost na 31. Od 84. výrobní série v roce 1996 došlo také ke změně překrytu kabiny, kdy původní dvoudílný překryt byl nahrazen krytem jednodílným. Došlo také k dalším drobným konstrukčním úpravám. Sériová výroba začala v roce 1989 a zatím bylo vyrobeno cca 310 letadel, která létají asi ve 30 zemích na 5 kontinentech.

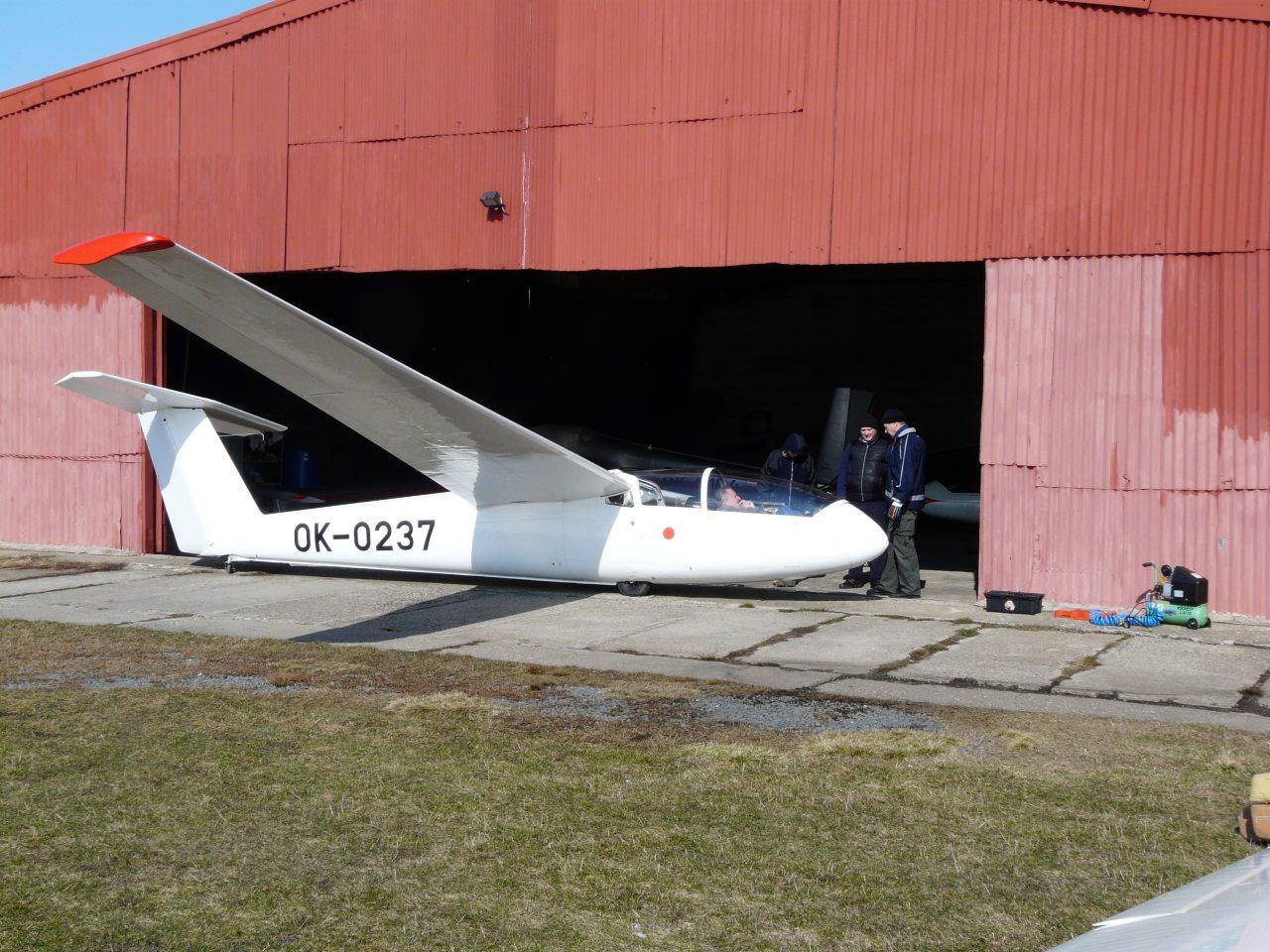

Konstrukce

Trup oválného průřezu poloskořepinové kostrukce je rozdělen na dvě stavební skupiny. Přední část trupu až po závěsy křídel tvoří poloskořepina z přepážek a podélníků lisovaných z duralového plechu. V původní verzi byl pilotní překryt dvoudílný, jeho přední část se otevírá do strany a zadní díl se otevírá pomocí paraleogramu dozadu nad centroplán. Oba pilotní prostory prostory jsou vybaveny základními přístroji, na přání zákazníků byly vybavovány i jinými přístroji, např. elektronickými variometry nebo kyslíkovou instalací. K podlaze předního pilotního prostoru je většinou uchycena ovládací skříňka radiostanice. Sedačky pilotů jsou laminátové a podle výšky pilota je možné nastavovat jejich vzdálenost i sklon. V přední části trupu je umístěn vlečný závěs pro aerovleky, ve spodní je před hlavním podvozkovým kolem zabudován závěs por vzlety navijákem nebo aerovlekem, v případě přání zákazníků byla prováděna i zástavba bočních navikájových závěsů. Řízení kluzáku je tvořeno soustavou táhel, pák a lan. Pro ovládání brzdících klapek v křídle je použito torzní trubky.

Přistávací zařízení se skládá ze zatahovacího hlavního podvozku a neřízeného záďového podvozku. Částečně zatahovací kolo hlavního podvozku o průměru 350x 135 je vybavené mechanickou brzdou a olejopneumatickým tlumičem. Ostruhu tvoří silentbloky odpružené otočné nebo pevné kolo o průměru 210 x 65 mm.

Křídlo je samonosné, dvoudílné, celokovové. Jeho konstrukce je jednonosníková a v náběžné části je vyztužené podélníky. Má negativní šípovitost 5.3° na 25% tětivy a stejně jako u L-13 má laminární profil NACA 63_2A-615 u kořene křídla a NACA 63_1A-612 na koncích. Geometrické zkroucení křídla je -3° a vzepětí 3°. Každá polovina křídla je zavěšena na trup jedním hlavním svislý čep a předním pomocným vodorovným čepem. Křidélka jsou uchycena vždy ve třech závěsech. Jejich kovová kostra odtokové části je potažena plátnem. Diferencovatelné výchylky nahoru činí 34° a dolů 13°.

Nosný systém stabilizátoru vodorovné ocasní plochy je tvořen hlavním a předním pomocným nosníkem. Ke kýlové ploše je přichycen třemi závěsy. Výškové kormidlo kovové konstrukce je potažené plátnem a opatřené aerodynamickými vyvažovacími ploškami. Výchylka výškového kormidla nahoru je až 32°, dolů 25°. Úhel nastavení vůči základní rovině trupu je 3°. Řízení výškového kormidla je při montáži a demontáži vodorovné ocasní plochy zapojováno a rozpojováno automaticky. Svislá ocasní plocha je tvořena dvounosníkovým kýlem, který je součástí zadní části trupové skořepiny, a směrovým kormidlem, které má celokovovou konstrukci a je potažené plátnem. Jeho výchylka na obě strany je 27°.

Technická data kluzáku

Výkres kluzáku L-23

Zdroj: M. Mečiar, A. Alfery: Nový čs. celokovový větroň L-23 Blaník, Modelář 2 , 1988. LET Kunovice: L-23 Super Blaník, Letectví+Kosmonautika 10 , 1996. M. Orlita: Půl století Blaníku, Aerohoby 2-4, 2006.
